Дисковые магниты, характеризующиеся плоской круглой формой с осевой намагниченностью, являются одними из наиболее универсальных конфигураций постоянных магнитов, используемых в современной промышленности. Их простая геометрия противоречит сложным инженерным разработкам, необходимым для их производства с постоянными магнитными свойствами, точными размерами и надежной защитой от коррозии. Наша фабрика посвященадисковый магнитпроизводственные линии сочетают передовую обработку материалов с прецизионной механической обработкой для производства компонентов, которые превосходно подходят для самых разных применений, от миниатюрных датчиков до промышленных магнитных сборок.
Продукты
Дисковые магниты
Наш завод специализируется на производстве высокоточных дисковых магнитов для различных промышленных применений, требующих плоских круглых магнитных компонентов. Имея 30-летний опыт производства магнитов, мы предлагаем дисковые магниты различного диаметра (от 1 мм до 150 мм), толщины и магнитных материалов, включая NdFeB, SmCo, феррит и алнико. Каждый дисковый магнит проходит строгий контроль качества, чтобы гарантировать точные размеры, стабильные магнитные свойства и прочное защитное покрытие для надежной работы.
Отправить запрос
Описание продукта
Нужен ли вам тонкийдисковые магнитыДля конструкций с ограниченным пространством или более толстых вариантов для максимальной магнитной силы наша вертикальная производственная интеграция обеспечивает качество на каждом этапе. От выбора сырья (с использованием неодима с чистотой ≥99,5% для марок NdFeB) до окончательной проверки, мы осуществляем строгий контроль над всем процессом, в результате чегодисковые магнитыкоторые предсказуемо работают в ваших приложениях.
Ключевые преимущества нашего производства дисковых магнитов
Прецизионный контроль толщины
Длядисковые магнитыТолщина часто является наиболее важным размером, влияющим как на магнитные характеристики, так и на посадку сборки. Наша технология двустороннего шлифования обеспечивает допуск по толщине до ±0,01 мм, при этом параллельность сохраняется в пределах 0,02 мм по всей поверхности. Такая точность обеспечивает равномерное распределение магнитного поля и предотвращает проблемы при сборке при штабелировании или близком расположении устройств.

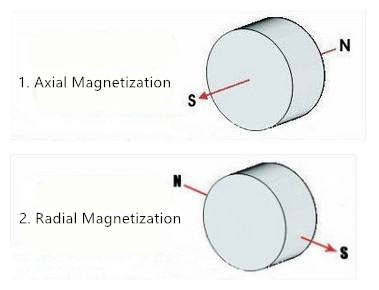

Оптимизированная осевая намагниченность

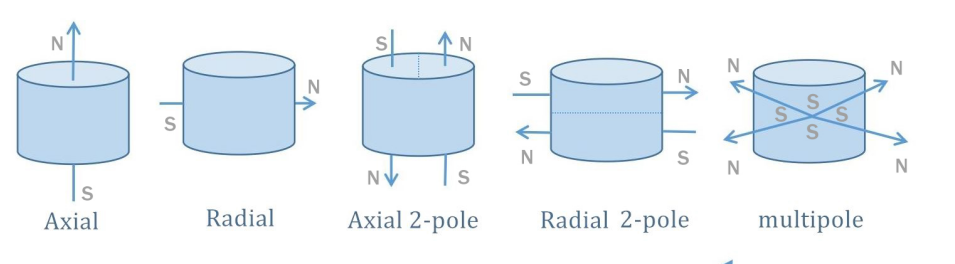

Направление намагничивания имеет решающее значение длядисковые магниты. Наши полностью автоматизированные системы намагничивания применяют мощные импульсные поля (до 5 Тл) в осевом направлении, обеспечивая полное насыщение и постоянное выравнивание полярности. Для многополюсногодисковые магниты, мы используем специализированные приспособления для создания точных радиальных или индивидуальных рисунков намагничивания с резкими переходами между полюсами.
Улучшенная защита краев
Дисковые магниты особенно уязвимы к сколам по краям во время транспортировки и сборки. Наш запатентованный процесс скругления кромок создает небольшие фаски (0,1–0,3 мм), которые значительно снижают этот риск без ущерба для магнитных характеристик. В сочетании с нашим однородным гальваническим покрытием Ni-Cu-Ni, которое полностью покрывает края, это приводит к большей долговечности.дисковые магнитыс более длительным сроком службы.
Типы и применение дисковых магнитов
Тонкие дисковые магниты
Толщина:0,5–3 мм
Приложения:Датчики, герконы, магнитные энкодеры, тонкая бытовая электроника
Ключевая особенность:Компактная конструкция с достаточным магнитным полем для обнаружения.
Стандартные дисковые магниты
Толщина:3 мм - 10 мм
Приложения:Роторы двигателей, магнитные держатели, сепараторы общепромышленного назначения
Ключевая особенность:Оптимальный баланс магнитной силы и механической стабильности.
Толстые дисковые магниты
Толщина:10 мм - 50 мм
Приложения:Муфты с высоким крутящим моментом, подъем тяжелых грузов, магнитные патроны
Ключевая особенность:Максимальная магнитная сила для требовательных механических применений
Стандартные характеристики дискового магнита (NdFeB N45)
В таблице ниже показаны стандартные размеры и приблизительные удерживающие силы для наших спеченных NdFeB.дисковые магнитыс покрытием Ni-Cu-Ni. Нестандартные размеры, марки (от N35 до N52) и покрытия (Zn, эпоксидная смола, золото и т. д.) доступны по запросу. Сила тяги измеряется на стальной пластине толщиной 10 мм.
| Диаметр (мм) | Толщина (мм) | Оценка | Прибл. Вес (г) | Типичная тяговая сила (кг) |
|---|---|---|---|---|
| 6.0 | 2.0 | N45 | 0.44 | 1,2 кг |
| 10.0 | 3.0 | N45 | 1.75 | 3,5 кг |
| 15.0 | 5.0 | N45 | 6.2 | 8,5 кг |
| 20.0 | 10.0 | N45 | 24.8 | 22 кг |
| 30.0 | 10.0 | N45 | 55.8 | 45 кг |
| Обычай | 0,5 - 50 | Все | Рассчитано | Имитация |
Важные аспекты обращения
Дисковые магнитыс большим соотношением диаметра к толщине (тонкие диски) более подвержены растрескиванию при механическом воздействии. Мы рекомендуем использовать инструменты из цветных металлов для работы и избегать прямого контакта магнитов с магнитами больших диаметров. Наша защитная упаковка (отдельные пластиковые контейнеры в разделенных коробках) специально разработана для предотвращения повреждений во время транспортировки.
Основные области применения дисковых магнитов
Плоский, симметричный дизайндисковые магнитыделает их идеальными для многочисленных применений в различных отраслях промышленности. Их предсказуемое магнитное поле и простота интеграции способствуют их широкому использованию.
- Бесщеточные двигатели постоянного тока:Устанавливается на роторы для эффективной и не требующей технического обслуживания эксплуатации в автомобильной, промышленной и бытовой технике.
- Магнитные датчики и переключатели:Используется в системах определения положения, определения скорости и бесконтактных переключателей.
- Магнитное удержание и крепление:Для держателей инструментов, приспособлений, приспособлений, магнитных замков и крепления компонентов во время обработки.
- Акустические устройства:Динамики, наушники и микрофоны, в которых дисковые магниты создают необходимое магнитное поле для передачи звука.
- Медицинское оборудование:Компоненты МРТ, системы доставки лекарств, хирургические инструменты и диагностические устройства.
- Магнитная сепарация:Расположены в решетках или пластинах для удаления железистых примесей из жидкостей и порошков.
- Бытовая электроника:Вибромоторы смартфонов, механизмы автофокусировки камеры, магнитные разъемы для зарядки и устройства умного дома.
- Возобновляемая энергия:Генераторы ветряных турбин и другие системы преобразования экологически чистой энергии.
Сертификаты качества и стандарты
Наши производственные процессы и системы управления качеством сертифицированы по международным стандартам, что гарантируетдисковые магнитыотвечают строгим требованиям мировых рынков, включая автомобильную, медицинскую, аэрокосмическую промышленность и бытовую электронику.
ИАТФ 16949:2016 ИСО 9001:2015 ИСО 14001:2015 REACH и RoHS Сертифицированный SGS КП65/ЭН71
Каждая партиядисковые магнитыподвергается комплексным испытаниям, включая проверку размеров (с использованием оптических проекторов и КИМ), испытание магнитных свойств (гистерезисграф), измерение толщины покрытия (рентген), испытания на адгезию (испытание на ленте по ASTM D3359) и моделирование окружающей среды (испытание в солевом тумане по ASTM B117). Сертификаты материалов и протоколы испытаний доступны для всех производственных заказов.
Запросите образцы и расценки на дисковые магниты
Бесплатная инженерная поддержка для индивидуальных приложений
Отправьте требования к дисковому магниту (материал, класс, диаметр, толщина, количество, покрытие и намагниченность) для получения подробного предложения. Наша команда инженеров может предоставить техническую помощь в проектировании магнитных цепей, выборе материалов и оптимизации применения.
Свяжитесь с нашим техническим отделом продаж:
WhatsApp/WeChat/Тел.: +86-18133696123 | Электронная почта: zb12@magnets-world.com
Время ответа: Обычно в течение 2-4 рабочих часов. Упаковка экспортного класса и полная документация включены во все международные поставки.
