В отличие от магнитов стандартного размера,большие редкоземельные магнитытребуют специальной разработки магнитных цепей для предотвращения саморазмагничивания и обеспечения равномерного распределения магнитного потока. Наша команда инженеров использует программное обеспечение для анализа методом конечных элементов (FEA) для оптимизации направления намагничивания и соотношения сторон, максимизируя результат BH, сохраняя при этом структурную целостность по всему объему магнита.
Продукты
большие редкоземельные магниты

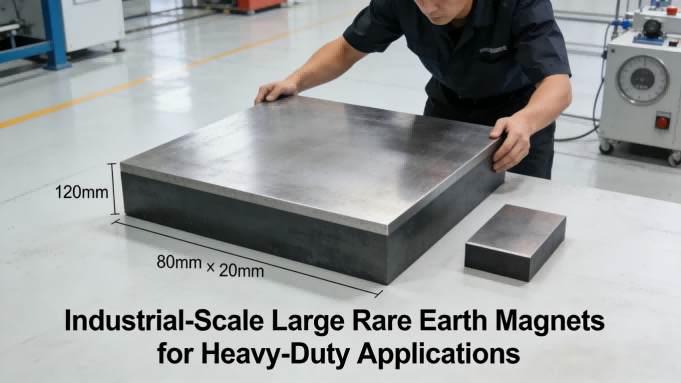

Для проектов, требующих значительной магнитной силы на больших поверхностях, наши промышленные большие редкоземельные магниты обеспечивают непревзойденную плотность магнитной энергии и структурную надежность. Эти магниты, разработанные из неодимовых материалов премиум-класса и изготовленные в рамках нашего вертикально интегрированного производственного процесса, обеспечивают стабильную работу в сложных промышленных условиях. Наши большие редкоземельные магниты с размерами до 150 мм и специальной конфигурацией для приложений с высоким крутящим моментом служат важнейшими компонентами ветряных турбин-генераторов, систем магнитной сепарации и оборудования тяжелой промышленной автоматизации.
Отправить запрос
Описание продукта
Промышленные большие редкоземельные магниты: мощные решения для тяжелых условий эксплуатации
Инженерные преимущества наших крупногабаритных редкоземельных магнитов
Оптимизированная конструкция магнитной цепи
Структурная целостность и управление температурным режимом
Увеличенная масса магнитов большого формата создает уникальные проблемы, связанные с тепловым расширением и механическим напряжением. Мы используем марки NdFeB с повышенным содержанием диспрозия (серии H, SH, UH) с улучшенными температурными коэффициентами, обеспечивающими эксплуатационную стабильность до 180°C. Анализ внутренних напряжений во время спекания предотвращает микротрещины вбольшие редкоземельные магнитыразмеры превышающие 100 мм.
Точная обработка больших форматов
Постоянство производства становится все более важным при увеличении объемов магнитов. Наше специализированное шлифовальное оборудование с ЧПУ обеспечивает допуски ±0,02 мм даже для размеров 150 мм, а наши запатентованные разнонаправленные системы намагничивания обеспечивают однородность намагничивания> 95% по всему объему каждого изделия.большой редкоземельный магнит.
Технические характеристики: Серия больших редкоземельных магнитов
В следующей таблице подробно описан наш стандартный ассортимент крупноформатных редкоземельных магнитов. Для OEM-приложений доступны индивидуальные конфигурации, включая специальные размеры до 150 мм, многополюсное намагничивание и специальные покрытия.
| Ряд | Типичные размеры (мм) | Доступные оценки | Магнитная энергия (BHmax, MGOe) | Макс. Рабочая температура | Первичное промышленное применение |
|---|---|---|---|---|---|
| ЛРМ-100 | От 100×50×20 до 120×80×25 | Н42Ш, Н45Х, Н48 | 42-48 МГОэ | 150°С | Большие роторы двигателя, магнитные подъемники |
| ЛРМ-120 | От 120×60×25 до 150×80×30 | Н40УХ, Н42Ш, Н45М | 40-45 МГОэ | 180°С | Ветрогенераторы, магнитные сепараторы |
| ЛРМ-150 | от 150×100×30 до 150×150×40 | Н38ЕХ, Н40УХ, Н42Х | 38-42 МГОэ | 200°С | Промышленная автоматизация, датчики для тяжелой техники |
| Пользовательский большой формат | До 150×200×50 | N35-N52 все серии | 35-52 МГОэ | 80-220°С | Индивидуальные решения для НИОКР и специализированного оборудования |
Совершенство производства крупногабаритных магнитных компонентов

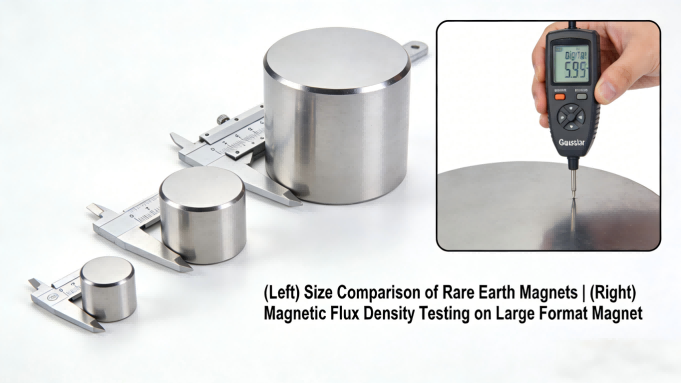

Производство надежныхбольшие редкоземельные магнитытребует специального оборудования и средств контроля процесса. На нашем предприятии площадью 30 000 квадратных метров расположены специализированные производственные линии для крупноформатных магнитов, в том числе 500-тонные гидравлические прессы для равномерного уплотнения, большие печи для спекания с точными температурными профилями и изготовленные по индивидуальному заказу приспособления для разнонаправленного намагничивания. Каждый большой магнит проходит проверку размеров, обнаружение поверхностных дефектов и полнообъемное магнитное картирование перед нанесением нашего стандартного покрытия Ni-Cu-Ni (общая толщина не менее 15 мкм) для защиты от коррозии.
ИАТФ 16949:2016 ИСО 9001:2015 Широкоформатная специализация Полнообъемное магнитное картирование Соответствие RoHS и REACH
Руководство по обработке и интеграции
Из-за их значительной магнитной силы, нашибольшие редкоземельные магнитытребуют специальных протоколов обработки. Мы предоставляем подробную техническую документацию, включая процедуры безопасного разделения, рекомендуемые приспособления для сборки и соображения по тепловому расширению для интеграции в ваш конечный продукт. Все большие магниты поставляются с немагнитными прокладками и упаковываются в усиленную внутреннюю упаковку из 8 ячеек в деревянные ящики экспортного качества для максимальной защиты во время транспортировки.
Запросите инженерную консультацию для вашего приложения с большими магнитами
Интеграция крупноформатных редкоземельных магнитов требует точных спецификаций и разработки приложений. Наша техническая команда предоставляет бесплатный анализ приложений, включая моделирование магнитных цепей, прогнозирование тепловых характеристик и поддержку интеграции с САПР. Свяжитесь с нами и сообщите свои требования к размерам и параметрам производительности для получения подробного предложения.
Прямой инженерный контакт: +86-18226620303 (WhatsApp/WeChat) | Электронная почта: zb25@magnets-world.com
