кольцевой магнит

Наши кольцевые магниты NdFeB, разработанные для применений, требующих оптимизированной геометрии магнитного поля, обеспечивают эффективное управление магнитным потоком благодаря своей кольцевой конструкции. Эти неодимовые кольцеобразные магниты специально разработаны для двигателей, датчиков, энкодеров и аудиооборудования, где их тороидальная конфигурация обеспечивает компактные конструкции магнитных цепей и компактную интеграцию. Доступный в различных классах от N35 до N52 и с несколькими схемами намагничивания (осевой, радиальный, многополюсный), каждый кольцевой магнит NdFeB изготавливается с прецизионным контролем размеров, равномерным распределением магнитного поля и прочными защитными покрытиями, подходящими для сложных условий эксплуатации.

Отправить запрос

Описание продукта

Кольцевые магниты NdFeB | Высокопроизводительные неодимовые кольцевые магниты для двигателей и датчиков

Кольцевые магниты NdFeB: прецизионные неодимовые кольцевые магниты для сложных применений

Внешний диаметр (НД)

3 мм - 150 мм

Внутренний диаметр (ID)

1 мм - 120 мм

Толщина (Высота)

1 мм - 50 мм

Концентричность

≤0,05 мм

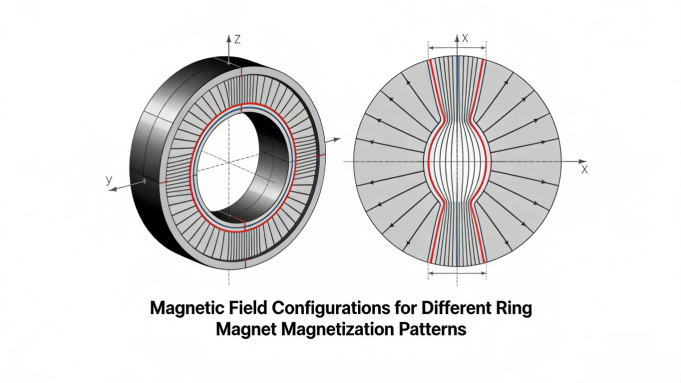

Варианты намагничивания кольцевых магнитов

Осевая намагниченность:Магнитные полюса на верхней и нижней гранях (по толщине). Идеально подходит для двигателей с осевым магнитным потоком, магнитных муфт и удерживающих устройств, где магнитное поле перпендикулярно монтажной поверхности.

Радиальная намагниченность:Магнитные полюса на внутренней и внешней цилиндрических поверхностях. Предпочтителен для бесщеточных двигателей постоянного тока, серводвигателей и датчиков вращения, где магнитное поле параллельно оси вращения.

Многополюсное намагничивание:Несколько пар полюсов север-юг по окружности. Используется в шаговых двигателях, прецизионных системах позиционирования и энкодерах, требующих точного углового разрешения.

Инженерные преимущества геометрии кольцевого магнита

Оптимизированная конструкция магнитной цепи

Кольцевая геометрияКольцевые магниты NdFeBсоздает естественно сфокусированные магнитные поля с минимальным рассеянным потоком, что делает их идеальными для приложений, требующих точного управления полем. Полый центр снижает расход материала, сохраняя при этом эффективный магнитный объем и позволяет монтировать вал или компоненты через центр. Эта конструкция особенно выгодна в двигателях, где кольцевой магнит может быть установлен непосредственно на валах ротора, создавая эффективные магнитные поля с воздушным зазором с минимальными потерями в магнитной цепи.

Точный контроль размеров

Производство последовательноеКольцевые магниты NdFeBтребуется специализированный инструмент и средства управления процессом для поддержания концентричности (обычно ≤0,05 мм), параллельных граней и точного соотношения внутреннего и внешнего диаметров. Наше оборудование для алмазного шлифования и нарезки с ЧПУ обеспечивает допуски на размеры ±0,02 мм на критических поверхностях, а специальная фиксация во время спекания предотвращает коробление и сохраняет округлость. Точная геометрия обеспечивает правильную установку в узлах и стабильные магнитные характеристики для всех производственных партий.

Равномерное нанесение покрытия

Нанесение защитных покрытий наКольцевые магниты NdFeBпредставляет уникальные проблемы из-за сложной геометрии как внутренних, так и внешних поверхностей. В наших автоматизированных гальванических линиях используются специально разработанные приспособления и оптимизированное перемешивание ванны, чтобы обеспечить равномерное покрытие Ni-Cu-Ni (общая толщина 12–15 мкм) на всех поверхностях, включая внутреннее отверстие. Для критически важных применений мы предлагаем улучшенные варианты покрытия, включая эпоксидную герметизацию кромок для предотвращения точек возникновения коррозии в области сложного внутреннего диаметра.

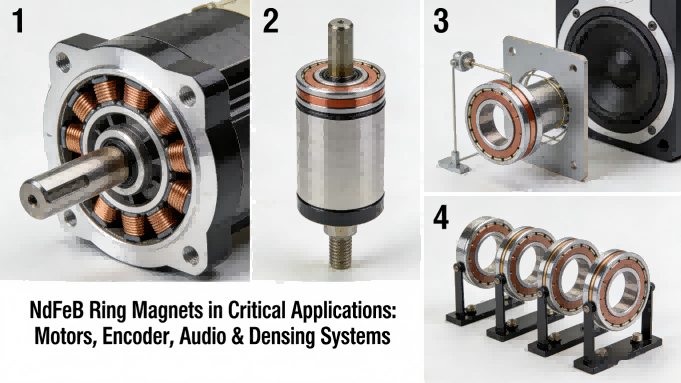

Основные области применения кольцевых магнитов NdFeB

Моторные системы

Бесщеточные двигатели постоянного тока, серводвигатели, шаговые двигатели, двигатели шпинделя и роторы генераторов требуют компактных и эффективных магнитных цепей.

Датчики и энкодеры

Энкодеры вращения, датчики положения, датчики скорости и магнитные системы, требующие точного измерения угла.

Аудио оборудование

Громкоговорители, микрофоны, наушники и аудиопреобразователи, использующие геометрию кольцевого магнита для оптимизации магнитных полей.

Медицинское оборудование

Компоненты МРТ, хирургические инструменты, диагностическое оборудование и медицинские насосы, требующие прецизионных магнитных компонентов.

Технические характеристики: Стандартная серия кольцевых магнитов NdFeB

В следующей таблице подробно описан наш стандартный ассортиментКольцевые магниты NdFeBс общими размерами и характеристиками. Для OEM-приложений доступны индивидуальные конфигурации, включая специальные размеры, марки, схемы намагничивания и покрытия, при соответствующем минимальном объеме заказа.

Код серии	Размеры (НД×ВД×В), мм	Доступные оценки	Намагниченность	Типичный Гаусс (Поверхность)	Тяговая сила*	Основные приложения
РР-10	10×5×3	Н35, Н38, Н42	Осевой	2300-2500 Г	0,8 кг	Маленькие датчики, микромоторы
РР-20	20×10×5	Н38, Н42, Н45	Осевой/Радиальный	2400–2600 Г	2,5 кг	Энкодеры, небольшие двигатели постоянного тока
РР-30	30×15×8	Н40, Н42, Н45Х	Радиальный	2500-2700 Г	6,5 кг	Серводвигатели, актуаторы
РР-50	50×25×10	Н42Х, Н45Ш, Н48	Радиальный/многополюсный	2600-2800 Г	15,0 кг	Двигатели BLDC, промышленные приводы
РР-80	80×40×15	Н45Ш, Н48Х, Н50	Многополюсный	2700-2900 Г	32,0 кг	Большие двигатели, генераторы
Пользовательские Кольца	Диапазон наружного диаметра 3–150 мм	N30-N55 все серии	Все шаблоны	2200–3000 Гс	Для конкретного приложения	Специализированные приложения

*Тяговое усилие измерено на стальной пластине при прямом контакте. Фактическая удерживающая сила зависит от материала сопрягаемой поверхности, ее обработки и площади контакта.

Гарантия качества при использовании кольцевых магнитов

Каждая производственная партия нашегоКольцевые магниты NdFeBпроходит комплексную проверку качества, специфичную для кольцевой геометрии. Мы выполняем измерение концентричности с помощью координатно-измерительных машин (КИМ) с поворотными столами, картографирование магнитного поля с помощью специализированных датчиков для поверхностей внутреннего диаметра и проверку толщины покрытия в нескольких точках как на внутреннем, так и на внешнем диаметре. Наши специализированные испытательные приспособления имитируют реальные условия монтажа для проверки магнитных характеристик в типичных приложениях. Полные сертификаты испытаний включают данные о размерах, параметры магнитных характеристик и проверку покрытия для полной прослеживаемости.

ИАТФ 16949:2016 ИСО 9001:2015 Сертифицированная концентричность Соответствие REACH и RoHS Полное картографирование полей Применение двигателя протестировано

Запросить образцы кольцевых магнитов или техническую консультацию

Наша команда инженеров специализируется на применении кольцевых магнитов и предоставляет комплексную техническую поддержку, включая анализ магнитной цепи, оценку тепловых характеристик и рекомендации по монтажу. Мы предлагаем бесплатный образецКольцевые магниты NdFeBдля оценки в вашем конкретном приложении, в комплекте с сертификатами испытаний и данными о производительности. Свяжитесь с нами, чтобы сообщить свои требования к размерам, эксплуатационные характеристики и детали применения, чтобы получить комплексное техническое предложение и расценки.

Запросить консультацию по кольцевому магниту

Специалист по кольцевым магнитам: +86-18226620303 (WhatsApp/WeChat) | Электронная почта: zb25@magnets-world.com | Технический ответ в течение 2 рабочих часов на запросы о кольцевых магнитах
