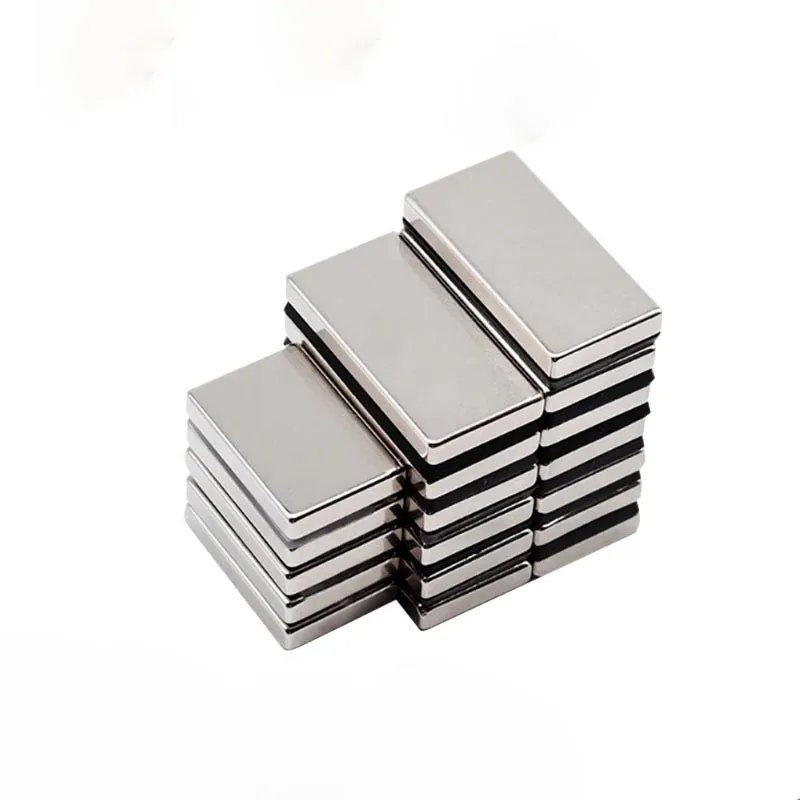

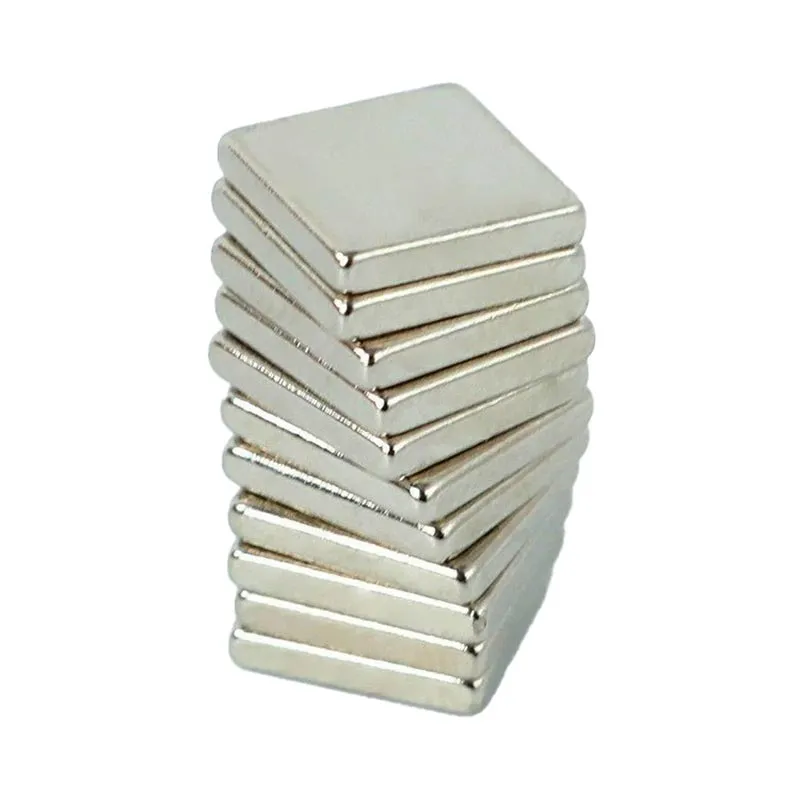

Неодимовые прямоугольные магниты

Zhaobao Magnet Group поставляет неодимовые прямоугольные магниты на заказ оптовым покупателям. Наша фабрика, основанная на 30-летнем производственном опыте, решает проблему крупногабаритных искажений при спекании с помощью передовой вакуумной технологии. Мы обеспечиваем строгие допуски ±0,05 мм, равномерный магнитный поток и прочные антикоррозионные покрытия. Сотрудничая с CAS, мы поставляем высокопроизводительные магнитные решения по всему миру.

Магнитные параметры Br, Hcj, BHmax и температурные возможности (согласование стандарта IEC)

Чтобы правильно определить промышленные стержневые магниты для сепараторов, инженеры-конструкторы должны понимать фундаментальную взаимосвязь между ключевыми магнитными свойствами, определенными в соответствии с международными стандартами, такими как IEC 60404-5 (Методы измерения магнитных свойств магнитотвердых материалов).

Остаточная плотность потока (Br)

Остаточная плотность потока, выраженная в Тесла (Т) или Гаусс (Г), измеряет магнитную индукцию, остающуюся в насыщенном магните, когда интенсивность магнитного поля снижается до нуля. Более высокие значения Br напрямую коррелируют с более сильной магнитной удерживающей силой или более высоким выходным магнитным потоком в узких воздушных зазорах. Для стандартных неодимовых прямоугольных магнитов, работающих при комнатной температуре, такие марки, как N52 или N54, достигают значений Br, превышающих 1,45 Тесла.

Принуждение и внутренняя принудимость (Hcb и Hcj)

Коэрцитивность представляет собой сопротивление магнитного материала размагничиванию. Нормальная коэрцитивность (Hcb) указывает на напряженность магнитного поля, необходимую для уменьшения магнитной индукции до нуля, тогда как собственная коэрцитивность (Hcj) измеряет напряженность поля, необходимую для полного уменьшения внутренней поляризации до нуля. В сложных условиях эксплуатации, где стержневые магниты для сепараторов сталкиваются с обратными магнитными полями или высокими рабочими температурами, более высокий Hcj имеет решающее значение для предотвращения постоянного размагничивания.

Максимальный энергетический продукт (BHmax)

Максимальное энергетическое произведение, измеряемое в мегагаусс-эрстеде (MGOe) или килоджоулях на кубический метр (кДж/м³), определяет максимальную плотность магнитной энергии, запасенной внутри магнита. Он представляет собой пиковое произведение индукции (B) и напряженности поля (H) вдоль кривой размагничивания. Более высокий BHmax позволяет инженерам минимизировать размеры компонентов, сохраняя при этом необходимые магнитные характеристики.

Тепловые коэффициенты и зависимость рабочих температур

Спеченные материалы NdFeB обладают температурно-зависимыми характеристиками. Температурные коэффициенты магнитной индукции α(Br) обычно находятся в диапазоне от -0,09% до -0,12% на градус Цельсия, тогда как температурный коэффициент собственной коэрцитивной силы β(Hcj) колеблется от -0,50% до -0,65% на градус Цельсия. По мере повышения температуры термическое перемешивание снижает как Br, так и Hcj. При выборе стержневых магнитов для сепараторов, предназначенных для применения при повышенных температурах, инженеры должны выбирать термостойкие марки (серии M, H, SH, UH, EH, AH), которые сохраняют достаточный Hcj для предотвращения необратимого термического размагничивания при максимальных рабочих температурах.

Прецизионный контроль искажений при спекании для больших прямоугольных магнитов

Производство крупномасштабных неодимовых прямоугольных магнитов сопряжено с серьезными техническими проблемами, особенно в отношении анизотропной усадки и деформации во время высокотемпературного спекания в жидкой фазе. Поскольку частицы порошка NdFeB выравниваются под действием сильного магнитного поля во время прессования, плотность уплотнения и коэффициенты усадки значительно различаются между параллельным направлением (ось выравнивания) и перпендикулярным направлением.

Нажатие ориентированного магнитного поля и однородность плотности

Чтобы устранить градиенты плотности, вызывающие сильное коробление, Zhaobao Group использует передовую технологию полосового литья в сочетании с водородной декрепитацией (HD) и струйным фрезерованием для производства сверхмелких частиц с равномерным распределением размеров зерен (от 3 до 5 микрон). На этапе уплотнения наши автоматические многогнездные прессы с магнитным полем применяют обратную связь по давлению в режиме реального времени, чтобы обеспечить равномерную плотность неспеченного материала на больших прямоугольных формах.

Специализированные лотки для спекания и контроль атмосферы

На этапе вакуумного спекания при температуре выше 1000°C высококачественные прямоугольные блоки помещаются на специально разработанные молибденовые пластины для спекания с антифрикционным керамическим покрытием. Это обеспечивает неограниченную микроскопическую усадку, предотвращая физические силы сопротивления, которые вызывают скручивание кромок и деформацию дуги. Кроме того, наши многозонные вакуумные печи с компьютерным управлением гарантируют однородность температурного поля в пределах ±2°C по всему объему печи.

Прецизионное шлифование и поточный контроль

После спекания и многоступенчатой ​​термообработки (отжига) наши большие неодимовые прямоугольные магниты подвергаются высокоточному двухдисковому поверхностному шлифованию, электроэрозионной обработке проволоки и нарезке на станке с ЧПУ. Интегрированные высокоскоростные лазерные измерительные системы контролируют точность размеров по длине, ширине и толщине в режиме реального времени, обеспечивая строгое соблюдение жестких механических допусков (±0,05 мм или меньше).

Руководство по выбору применения: марки, покрытия и условия работы

Выбор правильного класса магнита и защиты поверхности имеет важное значение для долгосрочной стабильности работы. Ниже представлена ​​наша таблица инженерного выбора стержневых магнитов для сепараторов, адаптированная к конкретным промышленным условиям:

Руководство по закупкам и обеспечению качества

Zhaobao Magnet Group гарантирует полную прозрачность, строгий контроль качества и стандарты производства без дефектов в соответствии с сертификацией ISO/IATF 16949. Каждая партия нестандартных стержневых магнитов для сепараторов проходит 100% тестирование магнитного потока и проверку размеров.

Контрольный список проверки размерных допусков

Прежде чем запускать серийное производство по индивидуальному заказу, просмотрите и подтвердите с нашей командой технических специалистов следующие характеристики физических параметров:

• Длина (Д) × Ширина (Ш) × Толщина (Т):Определите размеры в миллиметрах (мм) с необходимыми допусками (Стандарт: ±0,05 мм; Точность: ±0,02 мм).
• Направление намагничивания:Укажите, будет ли ориентация осуществляться по толщине (ориентирована вдоль T), по длине (L) или по ширине (W).
• Угловые фаски/радиусы:Укажите необходимую обработку кромок (например, фаску C0,5 мм или закругленные кромки R0,5 мм) для предотвращения сколов во время сборки.
• Характеристики покрытия:Определите толщину обработки поверхности (например, Ni-Cu-Ni 12–25 микрон) и требуемые часы устойчивости к солевому туману (например, 48 часов, 96 часов, 240 часов).
• Термический рабочий предел:Подтвердите постоянную и пиковую рабочую температуру, чтобы обеспечить правильный выбор коэрцитивной силы.

Бесплатный образец процесса подачи заявки

Мы предоставляем бесплатные выборочные испытания для сертифицированных OEM/ODM-проектов, чтобы ускорить цикл проектирования:

1. Представление технических требований:Свяжитесь с нашей командой инженеров по продажам и предоставьте свои технические чертежи, детали целевого применения и количества.
2. Инженерная оценка и обзор САПР:Наша команда по исследованиям и разработкам рассмотрит вашу конструкцию в течение 24 часов, чтобы проверить магнитную осуществимость и совокупность допусков.
3. Образец производства:Образцы стандартных размеров отправляются в течение 3-5 рабочих дней; спеченные прототипы по индивидуальному заказу в течение 7–10 дней.
4. Отчет о тестировании производительности включает в себя:Каждый пакет образцов включает протоколы испытаний кривой гистерезиса (кривой размагничивания), отчеты о толщине покрытия и листы контроля размеров.

О Чжаобао Магнит Групп

Компания Zhaobao Magnet Group, основанная в 1990-х годах, является фабрикой по производству магнитов с 30-летней историей и одним из первых предприятий по производству редкоземельных магнитов в Китае. После 30 лет развития, непрерывных инвестиций и тщательных исследований и разработок в области сильных магнитов компания Zhaobao Group превратилась в крупного производителя продукции с постоянными магнитами, объединяющего исследования и разработки, производство и продажи. Наш главный завод по производству магнитов занимает площадь 60 000 квадратных метров, на нем работает более 500 квалифицированных сотрудников. Сегодня наш годовой объем производства высококачественных сильных неодимовых магнитов превышает 8000 тонн, что делает нас ведущей базой по производству постоянных магнитов в Китае.

Zhaobao Group специализируется на производстве различных постоянных магнитов, включая неодимовые магниты, ферритовые магниты, магниты SmCo и магниты AlNiCo. Эти продукты используются в различных отраслях по всему миру, включая автомобилестроение, электронику, телекоммуникации, медицинское оборудование, аэрокосмическую промышленность и промышленную автоматизацию. Используя магнитные технологии в качестве нашей основной компетенции, мы также разрабатываем индивидуальные магнитные сборки, магнитные инструменты, магнитные игрушки и специализированное механическое оборудование. Помимо стандартных размеров, мы предлагаем индивидуальный инженерный дизайн, прецизионную обработку и изготовление на заказ высокопроизводительных неодимовых прямоугольных магнитов, которые точно соответствуют строгим инженерным требованиям клиентов.

Часто задаваемые вопросы

В1: Если неодимовые прямоугольные магниты откалываются или ломаются во время сборки, кто несет ответственность?

Спеченные неодимовые магниты по своей сути являются хрупкими материалами из-за их интерметаллической кристаллической структуры. Если повреждение происходит из-за ненадлежащей упаковки или транспортировки, Zhaobao Group берет на себя полную ответственность и обеспечивает немедленную бесплатную замену. Если во время внутренней сборки из-за неправильного обращения возникнут трещины, наша команда инженеров поможет разработать специальные немагнитные сборочные приспособления и защитные бамперы для предотвращения сколов.

Вопрос 2: Что произойдет, если магниты потеряют намагниченность во время морских или воздушных перевозок?

Неэкранированные магниты могут подвергнуться размагничиванию или стать причиной опасности при транспортировке при воздействии сильных внешних полей или резких перепадов температуры. Zhaobao Group упаковывает весь экспортный товар, используя специальные контейнеры с магнитным экраном (коробки с железной обшивкой), соответствующие правилам IATA по опасным грузам и стандартам морских перевозок. Мы гарантируем нулевую потерю производительности или размагничивание во время транспортировки при нормальных условиях логистики.

Вопрос 3. Как вы гарантируете магнитную стабильность большой партии из 100 000 прямоугольных деталей?

Мы используем автоматизированное оборудование для 100% контроля магнитного потока наряду со статистическим контролем процесса (SPC). Каждая партия магнитов проверяется на содержание Br, Hcj и максимальную энергетическую стабильность продукта. Мы гарантируем, что отклонение поверхностного магнитного поля внутри одной партии выдерживается строго в пределах от ±1,5% до ±2,0%.

В4: Можно ли непосредственно обрабатывать или сверлить неодимовые прямоугольные магниты после спекания?

Прямая механическая резка или сверление стандартными стальными инструментами после спекания настоятельно не рекомендуются, так как местный нагрев может спровоцировать термическое размагничивание и искровое возгорание порошка NdFeB. Вся сложная обработка, прорезание пазов или сверление отверстий должны выполняться до окончательного намагничивания с использованием алмазного каната или ультразвукового шлифования с ЧПУ под непрерывным потоком охлаждающей жидкости.

Вопрос 5: Как Zhaobao Magnet Group помогает нам, когда мы сталкиваемся с неожиданной потерей возбуждения двигателя?

В сотрудничестве с «Центром магнитотехнических технологий двигателей с постоянными магнитами» (созданным совместно с Китайской академией наук) наша техническая группа проводит анализ неисправностей пришедших в негодность магнитов. Мы проверяем тепловую историю, кривые микроструктурного окисления и размагничивания, чтобы точно определить первопричину — будь то тепловая перегрузка, всплески обратного поля или разрушение покрытия — и поставляем модернизированные марки с высокой коэрцитивной силой (например, переход на серии SH, UH или EH).
