Чем кольцевой магнит отличается от твердого магнита в приложениях?

В мире промышленной магнетики выбор между кольцевым магнитом и твердым магнитом — это не просто вопрос формы. Это решение, которое влияет на распределение магнитного поля, способ крепления, процесс сборки и, в конечном итоге, на производительность всей системы. Твердый магнит — будь то диск, блок или цилиндр — представляет собой магнитное поле, исходящее от всей его поверхности. АКольцевой магнит, напротив, имеет центральное отверстие, которое фундаментально меняет геометрию его магнитного поля и открывает ряд конструктивных возможностей, недоступных с твердыми магнитами. Инженеры, которые понимают эти различия, могут подобрать подходящий магнит для конкретного применения, будь то датчик, двигатель, магнитная муфта или удерживающее устройство.

На вопрос о том, чем кольцевой магнит отличается от твердого магнита в приложениях, лучше всего ответить, изучив конкретные функциональные требования приложения. Кольцевой магнит часто используется, когда магнит необходимо установить на вал, когда магнитное поле должно быть сконцентрировано в определенной кольцевой области или когда центральное отверстие необходимо для сборки или выравнивания. Твердый магнит используется, когда в одной точке требуется сильное концентрированное поле или когда магнит является частью простого удерживающего или зажимного механизма. В этой статье будет проведено всестороннее техническое сравнение кольцевых магнитов и твердых магнитов, охватывающее геометрию магнитного поля, особенности монтажа и сборки, критерии выбора для конкретного применения, а также материалы и производственные факторы, которые их отличают.

Оглавление

• 1. Что такое кольцевой магнит и чем он отличается от сплошного магнита?
• 2. Чем отличается геометрия магнитного поля кольцевых и сплошных магнитов?
• 3. Почему при монтаже и сборке во вращающихся системах предпочтение отдается кольцевым магнитам?
• 4. Каковы основные различия между кольцевыми и сплошными магнитами?
• 5. Как сравниваются выбор материалов и производственные процессы?
• 6. Часто задаваемые вопросы (FAQ)
• 7. Заключение

1. Что такое кольцевой магнит и чем он отличается от сплошного магнита?

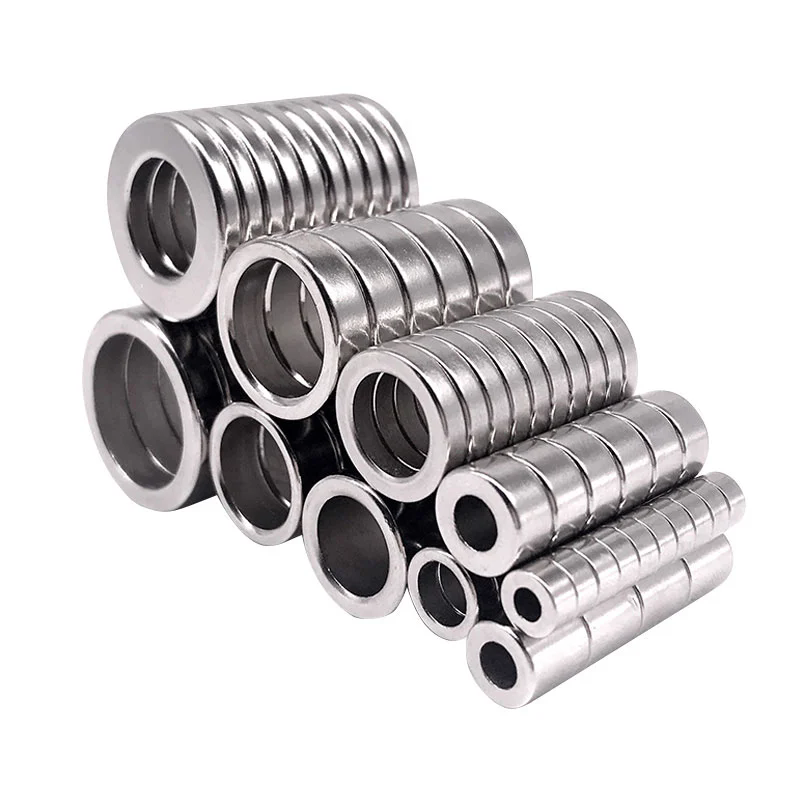

Кольцевой магнит — это постоянный магнит с центральным отверстием, имеющим кольцеобразную форму. Отверстие может быть разных размеров: от небольшого отверстия до большого отверстия, приближающегося к внешнему диаметру. Магнит может быть намагничен аксиально (полюса на плоских гранях) или диаметрально намагничен (полюса на изогнутых поверхностях). Выбор направления намагничивания зависит от применения. Твердый магнит, напротив, не имеет центрального отверстия. Это твердый кусок магнитного материала, например диск, блок или цилиндр. Различие простое по геометрии, но глубокое по функциям. Центральное отверстие кольцевого магнита — это не просто функция снижения веса; это функциональный элемент, позволяющий установить магнит на вал, трубку или стержень с резьбой. Это также меняет распределение магнитного поля, концентрируя его в кольцевой области, а не по всему объему.

Чтобы понять разницу, рассмотрим основы физики постоянного магнита. Твердый дисковый магнит имеет магнитное поле, которое наиболее сильно в центре и затухает с расстоянием. Линии поля выходят из стороны северного полюса и возвращаются к стороне южного полюса. Поле, как правило, симметрично относительно центральной оси. Кольцевой магнит имеет аналогичную общую картину поля, но центральное отверстие создает область с более низкой напряженностью поля в середине. Это может быть выгодно в приложениях, где центр магнита должен быть свободен от магнитных помех, например, когда датчик расположен в центре кольца. В таблице ниже приведены основные различия между кольцевым магнитом и твердым магнитом.

ВСямэнь Чжаобао Магнит Ко., Лтд.Мы производим как кольцевые магниты, так и твердые магниты из широкого спектра материалов и размеров. Команда инженеров нашего завода может помочь вам определить, какой тип лучше всего подходит для вашего применения. Выбор не всегда очевиден; это требует тщательного анализа требований к магнитному полю, механических ограничений и процесса сборки. В следующих разделах мы подробно рассмотрим эти факторы.

2. Чем отличается геометрия магнитного поля кольцевых и сплошных магнитов?

Геометрия магнитного поля магнита определяется его формой и направлением намагничивания. В кольцевом магните центральное отверстие создает уникальное распределение поля, отличное от распределения твердого магнита. Чтобы визуализировать эту разницу, представьте себе силовые линии, исходящие от магнита. В твердотельном дисковом магните силовые линии сосредоточены в центре и расширяются по мере удаления от поверхности. Поле наиболее сильное в центре поверхности диска. В кольцевом магните силовые линии сосредоточены в кольцевой области между внутренним и внешним диаметром. Центр кольца имеет относительно слабое поле. Это различие имеет решающее значение в приложениях, где магнит используется для приведения в действие датчика или для взаимодействия с определенной частью системы.

Направление намагничивания является еще одним ключевым фактором. Кольцевой магнит можно намагничивать несколькими способами. Осевое намагничивание означает, что полюса находятся на плоских поверхностях кольца. Это наиболее распространенный тип, создающий поле, похожее на поле цельного диска, но с отверстием посередине. Диаметральная намагниченность означает, что полюса находятся на противоположных сторонах внешнего диаметра кольца. Это создает поле, ориентированное поперек кольца, что полезно в таких приложениях, как магнитные энкодеры и датчики вращения. Многополюсная намагниченность означает, что кольцо имеет несколько северных и южных полюсов по окружности. Это используется в таких приложениях, как магнитные муфты и бесщеточные двигатели постоянного тока. В таблице ниже приведены различные варианты намагничивания кольцевых магнитов.

Геометрия поля также влияет на магнитную силу, которую может оказывать магнит. Твердый магнит с тем же внешним диаметром и толщиной, что и кольцевой магнит, обычно будет иметь более высокую силу притяжения, поскольку в нем больше магнитного материала. Однако поле кольцевого магнита более сконцентрировано в кольцевой области, что может быть преимуществом в приложениях, где сила должна быть приложена к определенной области. В компании Xiamen Zhaobao Magnet Co., Ltd. мы используем передовое программное обеспечение для магнитного моделирования для моделирования распределения поля наших кольцевых магнитов и твердых магнитов. Это позволяет нам оптимизировать конструкцию для конкретного применения каждого клиента.

3. Почему при монтаже и сборке во вращающихся системах предпочтение отдается кольцевым магнитам?

Одним из наиболее существенных практических отличий между кольцевым магнитом и сплошным магнитом является простота монтажа и сборки. Кольцевой магнит имеет центральное отверстие, которое можно использовать для установки магнита на вал, трубку или стержень. Это критическое преимущество во вращающихся системах, таких как двигатели, генераторы и магнитные муфты, где магнит должен быть точно отцентрирован на оси вращения. Твердый магнит таким образом установить невозможно; для этого потребуется отдельный монтажный кронштейн или клей, что может быть менее точным и менее надежным. Центральное отверстие кольцевого магнита также позволяет устанавливать его на вал вместе с другими компонентами, такими как подшипники и прокладки, что упрощает процесс сборки.

Например, в типичном бесщеточном двигателе постоянного тока ротор состоит из вала с установленным на нем кольцевым магнитом. Магнит намагничен несколькими полюсами и взаимодействует с обмотками статора, создавая крутящий момент. Центральное отверстие кольцевого магнита позволяет запрессовать его на вал с точным натягом, гарантируя, что магнит будет идеально концентричен валу. Это необходимо для плавной работы без вибраций. Для установки твердого магнита на вал потребуется отдельная ступица или держатель, что увеличит стоимость и усложнит сборку. В таблице ниже сравниваются монтажные характеристики кольцевых магнитов и твердых магнитов.

Простота монтажа также распространяется на сборку магнитных узлов, таких как магнитные муфты и магнитные передачи. В этих узлах несколько магнитов расположены определенным образом для достижения желаемого магнитного взаимодействия. Кольцевые магниты можно легко установить на общий вал или в общий корпус, обеспечивая точное выравнивание и расстояние. Этого гораздо сложнее достичь с помощью твердых магнитов, для чего потребуются специальные приспособления и процедуры выравнивания. На нашем заводе имеется большой опыт проектирования и производства магнитных узлов с использованием кольцевых магнитов. Мы можем предоставить полные сборки, готовые к установке, экономя время и усилия наших клиентов.

4. Каковы основные различия между кольцевыми и сплошными магнитами?

Выбор между кольцевым магнитом и твердым магнитом в конечном итоге определяется конкретными требованиями применения. Хотя оба типа магнитов могут использоваться в широком диапазоне применений, в некоторых случаях один из них явно превосходит другие. Понимание этих различий в приложениях необходимо для правильного выбора. В следующей таблице представлены основные различия между кольцевыми магнитами и твердыми магнитами.

Различия в приложениях не всегда очевидны. В некоторых случаях кольцевой магнит можно использовать там, где традиционно используется твердый магнит, и наоборот. Например, кольцевой магнит можно использовать для удержания, если для винта или болта требуется центральное отверстие. В датчике можно использовать твердый магнит, если датчик предназначен для обнаружения поля в центре магнита. Решение должно быть основано на тщательном анализе требований к магнитному полю, механических ограничений и стоимости. В компании Xiamen Zhaobao Magnet Co., Ltd. мы тесно сотрудничаем с нашими клиентами, чтобы понять их требования к применению и порекомендовать наиболее подходящий тип магнита. Наша команда инженеров может предоставить услуги магнитного моделирования и прототипирования для проверки конструкции перед производством.

5. Как сравниваются выбор материалов и производственные процессы?

Как кольцевые магниты, так и твердые магниты могут быть изготовлены из широкого спектра магнитных материалов, включая неодим (NdFeB), самарий-кобальт (SmCo) и феррит. Выбор материала зависит от необходимой магнитной силы, рабочей температуры и стоимости. Неодим — самый прочный и наиболее часто используемый материал для высокопроизводительных приложений, но он имеет более низкий предел рабочей температуры, чем самарий-кобальт. Феррит слабее, но намного дешевле и обладает отличной коррозионной стойкостью. В таблице ниже сравниваются основные свойства этих материалов.

Процесс производства кольцевого магнита более сложен, чем твердого магнита, особенно диаметрально или многополюсно намагниченных колец. Кольцо необходимо спрессовать или обработать на станке до правильных размеров, а намагничивание должно быть применено с точностью для достижения желаемой диаграммы направленности. Для многополюсного намагничивания требуется специализированное намагничивающее приспособление, разработка и изготовление которого может быть дорогостоящим. Проверка кольцевых магнитов также требует специального оборудования, такого как катушка Гельмгольца или картограф магнитного поля, для проверки диаграммы направленности и напряженности поля. На нашем заводе мы инвестировали в современное оборудование для намагничивания и контроля, чтобы гарантировать, что наши кольцевые магниты соответствуют самым строгим требованиям. Мы также предлагаем ряд покрытий, включая никель, цинк, эпоксидную смолу и парилен, для защиты магнитов от коррозии. Наша приверженность качеству и точности сделала нас надежным поставщиком кольцевых магнитов для клиентов по всему миру.

6. Часто задаваемые вопросы (FAQ)

Вопрос 1: Можно ли использовать кольцевой магнит вместо твердого магнита в удерживающем устройстве?

Ответ: В некоторых случаях да. Кольцевой магнит можно использовать для удержания, если центральное отверстие необходимо для винта, болта или другого метода крепления. Однако твердый магнит обычно обеспечивает более высокую силу притяжения при том же внешнем диаметре и толщине, поскольку в нем больше магнитного материала. Если удерживающая сила имеет решающее значение и нет необходимости в центральном отверстии, обычно лучшим выбором является твердый магнит.

Вопрос 2: В чем преимущество многополюсного кольцевого магнита перед кольцевым магнитом с аксиальным намагничиванием?

Ответ: Многополюсный кольцевой магнит имеет несколько северных и южных полюсов по окружности, тогда как кольцевой магнит с осевым намагничиванием имеет полюса только на плоских гранях. Многополюсная конфигурация используется в приложениях, требующих быстропеременного магнитного поля, таких как бесщеточные двигатели постоянного тока, магнитные энкодеры и магнитные муфты. Это обеспечивает более плавную генерацию крутящего момента и более точную обратную связь по положению.

Вопрос 3: Как выбрать правильное направление намагничивания для кольцевого магнита?

Ответ: Выбор направления намагничивания зависит от применения. Осевое намагничивание используется, когда магнитное поле должно быть направлено вдоль оси кольца, например, в удерживающем устройстве или простом датчике. Диаметральное намагничивание используется, когда поле должно быть направлено поперек кольца, например, в поворотном энкодере. Многополюсное намагничивание используется, когда требуется быстропеременное поле, например, в двигателе или магнитной муфте. Наша техническая команда может помочь вам выбрать оптимальное направление намагничивания для вашего применения.

Вопрос 4: Какова максимальная рабочая температура неодимового кольцевого магнита?

Ответ: Максимальная рабочая температура неодимового кольцевого магнита зависит от марки материала. Стандартные марки имеют максимальную рабочую температуру 80°C. Высокотемпературные марки могут работать при температуре до 150°С и даже 200°С, но эти марки имеют меньшую магнитную силу. Для применений, требующих как высокой температуры, так и высокой магнитной прочности, предпочтительным материалом является самарий-кобальт.

Вопрос 5: Могут ли кольцевые магниты быть изготовлены по индивидуальному заказу в соответствии с конкретными размерами и допусками?

Ответ: Да, кольцевые магниты могут быть изготовлены по индивидуальному заказу в соответствии с конкретными размерами и допусками. Компания Xiamen Zhaobao Magnet Co., Ltd. предлагает услуги по изготовлению кольцевых магнитов на заказ в широком диапазоне размеров и форм. Мы можем обработать магниты с точными допусками, нанести специальные покрытия и намагничить их в точном соответствии с вашими требованиями. Наша команда инженеров может вместе с вами разработать идеальный кольцевой магнит для вашего применения.

7. Заключение

Разница между кольцевым магнитом и твердым магнитом заключается не только в наличии отверстия. Это фундаментальное различие в геометрии магнитного поля, возможности монтажа и пригодности применения. Кольцевой магнит является предпочтительным выбором, когда магнит необходимо установить на валу, когда поле должно быть сосредоточено в кольцевой области или когда требуется многополюсное поле. Твердый магнит предпочтителен, когда необходима высокая концентрированная сила тяги или когда магнит должен быть частью простого удерживающего или зажимного механизма. Понимание этих различий важно для инженеров и дизайнеров, которые выбирают магниты для своей продукции. Компания Xiamen Zhaobao Magnet Co., Ltd. обладает опытом и производственными возможностями для производства как кольцевых, так и твердых магнитов по самым высоким стандартам. Наша фабрика использует передовые материалы, точные производственные процессы и строгий контроль качества, чтобы гарантировать, что каждый магнит, который мы производим, соответствует требованиям наших клиентов.

Если вы не уверены, какой тип магнита лучше всего подходит для вашего применения, наша техническая команда всегда готова вам помочь. Мы предлагаем бесплатную консультацию и поддержку в проектировании, чтобы помочь вам выбрать оптимальный магнит для ваших нужд. Свяжитесь с нами сегодня, чтобы обсудить вашу заявку и запросить ценовое предложение.

Свяжитесь с компанией Xiamen Zhaobao Magnet Co., Ltd. сегоднячтобы обсудить ваши требования к кольцевому магниту или твердому магниту и узнать, как наши магнитные решения могут улучшить вашу продукцию.
